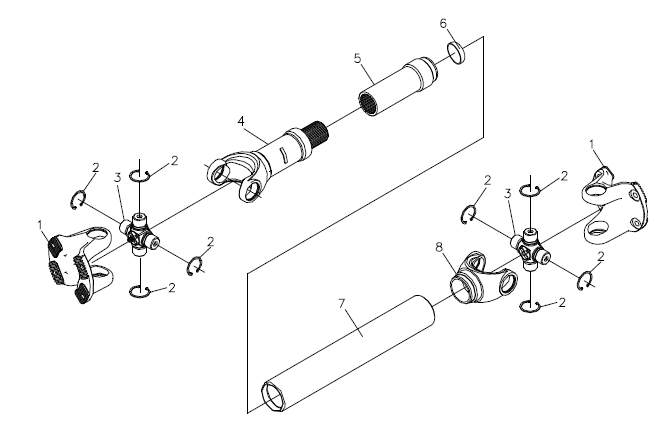

№ | Арт.НР | китайское имя | имя |
| DZ9114311XXX | 传动轴 | передачи вала |
1 | 1491.707-2201062-J | 突缘叉 | фланец вилка |
2 | 1491.707-2201063 | 卡环 | Snap кольцо |
3 | 1491.707-2201080 | 十字轴总成 | крест оси сборки |
4 | 1491.707-2201015 | 轴叉总成 | вал вилки сборки |
5 | 1491.707-2201097 | 花键套 | сплайном рукав |
6 | 1491.707-2201099 | 堵盖 | крышка |
7 |
| 轴管 (规格:Φ 92x6.5 ) | вал трубка (размер: 92x6.5) |
8 | 1491.707-2201096 | 万向节叉 | универсальный совместный вилка |
№ | Арт.НР | китайское имя | имя |
| DZ9114312XXX | 传动轴 | передачи вала |
1 |
1491.707-2205062-B | 突缘叉 | фланец вилка |
2 | 1491.707-2205063 | 卡环 | Snap кольцо |
3 | 1491.707-2205080 | 十字轴总成 | крест оси сборки |
4 | 1491.707-2205015 | 轴叉总成 | вал вилки сборки |
5 | 1491.707-2201097-A | 花键套 | сплайном рукав |
6 | 1491.707-2205099 | 堵盖 |
крышка |
7 |
| 轴管 (规格:Φ 104 x 8) | вал трубка (размер: 104 x 8) |
8 | 1491.707-2201096-A | 万向节叉 | Универсальный шарнир вилка |

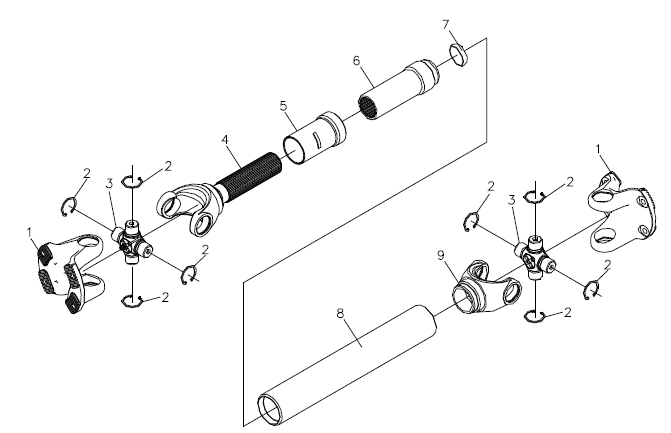

№ | Арт.НР | китайское имя | имя |
| DZ9114313XXX | 传动轴 | передачи вала |
1 | 395.411.08.11-B | 突缘叉 | фланец вилка |
2 | 006.994.29.41 | 卡环 | Snap кольцо |
3 | HWJ-3276-00 | 十字轴总成 |
крест оси сборки |
4 | 395.411.02.05 |
轴叉总成 | вал вилки сборки |
5 | 395.411.04.83 | 护套管总成 | корпус сборки |
6 | 395.411.01.08-A | 花键套 | Сплайн рукав |
7 | 395.411.00.33 | 堵盖 | крышка |
8 |
| 轴管 (规格:Φ 110 x 6) | вала трубки (размер : 110 x 6) |
9 | 395.411.09.05 | 万向节叉 |
Универсальный шарнир вилка |
